Pengelasan tatasusunan antena .
Anggaran masa bacaan: 15 minit
Antena tatasusunan biasanya dikategorikan berdasarkan susunan unit individu mereka.
Susunan linear: Susunan elemen antena yang disusun sepanjang garis lurus, dengan jarak unit yang boleh sama atau tidak sama. Ia boleh dibahagikan lagi kepada susunan bercahaya tepi dan susunan bercahaya hujung berdasarkan arah tenaga sinaran pekat.
Susunan satah: Susunan elemen antena yang disusun di pusat satah tunggal. Jika semua elemen dalam susunan satah disusun dalam grid segi empat tepat, ia dipanggil susunan segi empat tepat; jika semua pusat elemen terletak pada bulatan sepusat atau cincin elips, ia dipanggil susunan bulat. Susunan satah juga boleh mempunyai susunan dengan jarak yang sama atau tidak sama rata.
Susunan konformal: susunan antena yang dipasang dan mematuhi bentuk pembawa. Susunan permukaan silinder, susunan permukaan sfera dan susunan permukaan kon adalah contoh susunan konformal.
Antena tatasusunan konfigurasi unit.
Antena linear elemen tatasusunan: jenis dipol, jenis monopol, elemen berbentuk cincin (seperti antena slot), dan elemen lingkaran.
Unsur jenis diafragma: unsur antena hon, unsur pandu gelombang slot terbuka, unsur tampalan mikrojalur.
Unsur hibrid dan khusus: Unit Yagi-Uda, unit tatasusunan dipol berkala logaritma, unit antena resonans sederhana, unit metapermukaan/metabahan.
Asas teori antena tatasusunan.
① Prinsip Gangguan dan Superposisi Gelombang Elektromagnet: Antena tatasusunan boleh menghasilkan ciri-ciri sinaran yang berbeza daripada unit antena individu konvensional. Salah satu sebab utama untuk ini ialah gelombang elektromagnet yang dipancarkan oleh pelbagai unit sinaran koheren mengganggu dan bertindih antara satu sama lain di angkasa lepas, dengan sesetengah kawasan mengalami peningkatan sinaran dan yang lain mengalami penurunan sinaran. Ini mengakibatkan pengagihan semula jumlah tenaga sinaran malar merentasi kawasan ruang yang berbeza.
② Teorem Hasil Kali Gambarajah Arah: Di bawah keadaan medan jauh, fungsi arah ternormalisasi keseluruhan bagi suatu antena Susunan yang terdiri daripada berbilang unsur yang sama, teruja dengan amplitud dan fasa tetap, dan disusun dalam kedudukan geometri tetap, boleh diuraikan seperti berikut:
Faktor primer F( θ , φ ): Kearah satu unit dalam ruang bebas (termasuk unit ' (pengkutuban dan orientasi).
Faktor tatasusunan AF( θ , φ ): Ini ditentukan semata-mata oleh susun atur geometri, jarak, amplitud pengujaan dan fasa tatasusunan, dan tidak bergantung pada bentuk khusus elemen.

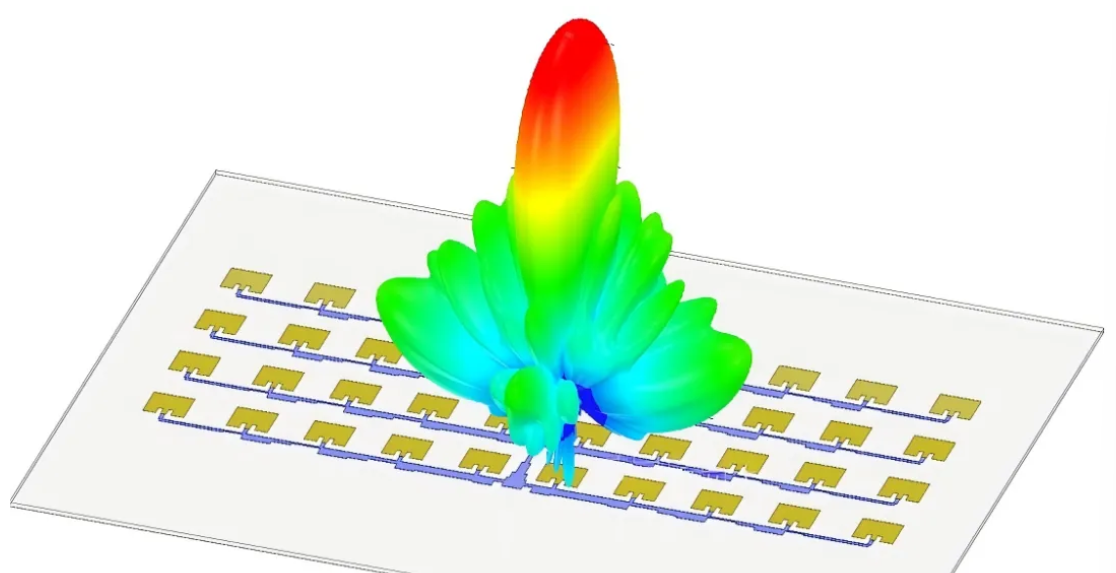

Iaitu, gambarajah arah keseluruhan komposit D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Analisis tatasusunan antena .
Analisis antena tatasusunan melibatkan penentuan ciri-ciri sinarannya di bawah andaian bahawa empat parameter diketahui (jumlah elemen, taburan ruang elemen, taburan amplitud pengujaan untuk setiap elemen, dan taburan fasa pengujaan untuk setiap elemen). Ciri-ciri ini termasuk antena tatasusunan ' gambarajah arah, lebar pancaran separuh kuasa, pekali kearah, aras lobus sisi dan sebagainya.
Susunan antena integrasi.
Sintesis antena tatasusunan merupakan masalah terbalik bagi analisisnya, iaitu untuk mensintesis empat parameter antena tatasusunan (jumlah elemen, taburan ruang elemen, taburan amplitud pengujaan bagi setiap elemen, dan taburan fasa pengujaan bagi setiap elemen) di bawah ciri-ciri sinaran yang diberikan, supaya ciri-ciri sinaran tertentu bagi tatasusunan memenuhi keperluan yang ditetapkan, atau supaya tatasusunan tersebut ' Corak arah s hampir menghampiri corak arah yang telah ditentukan.
